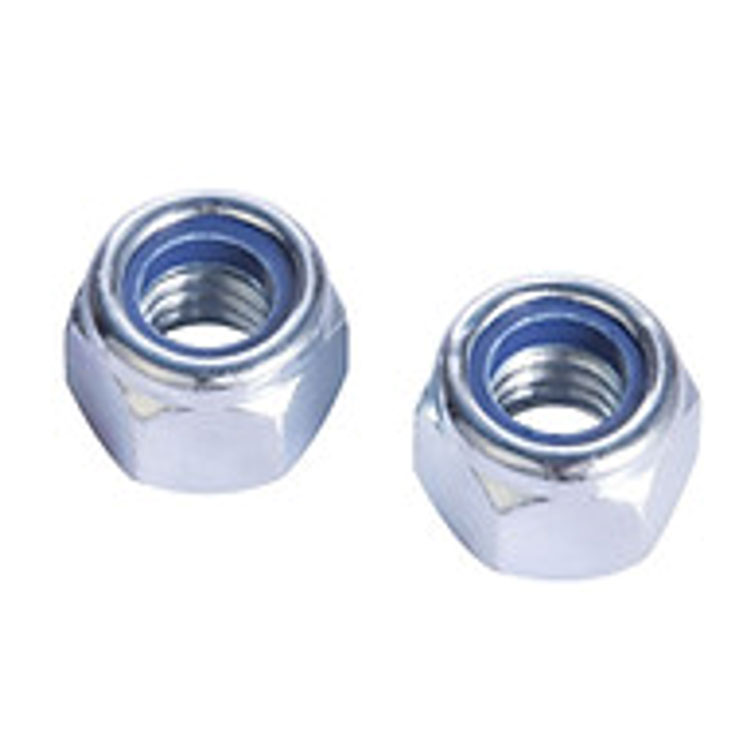

Nylon indsats låsemøtrikkerer en af de mest udbredte fastgørelsesløsninger til at forhindre, at bolten løsner sig under vibrationer, stød eller dynamiske belastninger. De tilbyder et enkelt, pålideligt og omkostningseffektivt alternativ til mere komplekse låsemetoder som klæbemidler, deforme gevind eller spilmøtrikker med splittappe.
Designet er ligetil, men yderst effektivt:
En ring af højkvalitets nylon (typisk nylon 6/6) er permanent indsat i toppen eller midten af møtrikkens gevindboring.
Den indvendige diameter af denne nylonring er lidt mindre end den største diameter af det tilhørende boltgevind.
Når du skruer bolten ind, skærer boltens gevind ind i og komprimerer nylonringen, hvilket skaber en tæt interferenspasning.
Denne interferens genererer kontinuerligt radialt tryk mod boltgevindene, hvilket producerer en konsekvent friktionsmodstand, der modvirker rotationsløsning.
I modsætning til mekaniske låseanordninger (f.eks. faneskiver eller trådbindere), er dette system ikke afhængigt af eksterne komponenter – låsehandlingen er indbygget i selve møtrikken.
Nylon indsats låsemøtrikkeryde exceptionelt godt i miljøer med høj vibration. Branchedata vurderer dem konsekvent som egnede til svære vibrationsforhold, hvilket gør dem til et valg til automotive, industrimaskiner og udendørsudstyr.
Dette er den mest kritiske faktor, når du vælger disse nødder:
| Tilstand | Temperaturområde |
|---|---|
| Kontinuerlig drift | –50°C til +100°C |
| Kortvarig/intermitterende eksponering | Op til +250°C (afhængig af nylonkvalitet) |
Over +100°C bliver nylonen blød og mister sit låsemoment.
Under –50°C bliver nylonet skørt og kan revne under installation eller under stød.
Praktisk tip: Hvis din applikation ser vedvarende temperaturer over 100°C, skal du overveje låsemøtrikker i helmetal eller højtemperaturnylonvarianter (kontakt din leverandør).
Nylonringen deformeres plastisk ved den første installation – det første drejningsmoment er det højeste.
| Antal anvendelser | Typisk resterende låsemoment |
|---|---|
| 1. installation | 100 % (basislinje) |
| 2.–3. genbrug | ~70-85 % |
| 5+ genbruges | Anbefales ikke til kritiske led |
I sikkerhedskritiske applikationer (f.eks. bremsesystemer, affjedring, løfteudstyr) skal du altid installere en ny møtrik.
Du kan installere dem med standard håndnøgler, fatninger eller elværktøj. Imidlertid:
Anbefalet maks. hastighed: 150 RPM ved brug af pneumatiske eller elektriske drivere. Højere hastigheder genererer friktionsvarme, der kan beskadige nylonindsatsen før fuld siddeplads.
| Materiale | Bedst til miljøet | Fælles karakterer |
|---|---|---|
| Kulstofstål (forzinket) | Generelle indendørs/tørre forhold | Karakter 8, 10B21 |
| Kulstofstål (sort oxid) | Let oliebestandig, æstetisk finish | 8. klasse |
| Rustfrit stål 304 (A2) | Fugt, afvaskning, milde kemikalier | A2-70 |
| Rustfrit stål 316 (A4) | Marine, saltspray, aggressive kemikalier | A4-80 |
Forzinkning med trivalent passivering er den mest almindelige omkostningseffektive finish til industriel brug. Til udendørs kyst- eller offshoremiljøer anbefales A4-316 rustfri på det kraftigste.
Den mest anerkendte globale standard for nylonindsatslåsemøtrikker er:
| Standard | Beskrivelse |
|---|---|
| DIN 985 | Sekskantmøtrikker med ikke-metallisk indsats — tynd type |
| DIN 982 | Sekskantmøtrikker med ikke-metallisk indsats — tyk/fuldhøjde type |
| ISO 7040 | Fremherskende momentmøtrikker — ikke-metallisk indsats (metrisk, grov) |
| ISO 10511 | Fremherskende momentmøtrikker — ikke-metallisk indsats (metrisk, fin) |
For tomme-baserede systemer dækker ANSI/ASME B18.16.6 nylonindsatslåsemøtrikker i UNC/UNF-gevind.
Tip: Bekræft altid de gældende drejningsmomentværdier i henhold til den relevante standard for at sikre overensstemmelse med dit designkrav.
Undersøg nylonringen før installation – den skal være fri for revner, spåner eller olieforurening.
Start møtrikken med hånden for at undgå krydsgevind, hvilket er mere sandsynligt på grund af interferenspasningen.
Når du bruger elværktøj, skal du indstille koblingen for at forhindre overdrejning - det fremherskende drejningsmoment tilføjer det endelige sædemoment, så din værktøjsindstilling bør tage højde for dette.
Brug et smøremiddel på boltgevindene (hvis det er tilladt) - dette kan reducere gnavning, især med rustfrit stål, men vær opmærksom på, at smøring kan reducere det effektive låsemoment en smule.
Hvis møtrikken føles unormalt løs under de første par gevind, kan nylonringen være slidt eller defekt - kassér den.
| Industri/Sektor | Eksempler på anvendelser |
|---|---|
| Automotive | Motorophæng, udstødningsbeslag, affjedringsled, drivlinjekomponenter |
| Industrielle maskiner | Motorbaser, pumpeflanger, gearkassedæksler, transportørsystemer |
| Byggeudstyr | Gravemaskiners drejepunkter, kranforbindelser, konstruktionsstålbolte |
| Landbrugsmaskiner | Traktortilbehør, mejetærskerblade, styrepinde |
| Generel fremstilling | Apparatsamlinger, møbler, elektriske kabinetter, HVAC-enheder |
| DIY / hobby | Cykler, plæneklipperskjolde, anhængertræk, værkstedsjigs til hjemmet |
| Metode | Vibrationsmodstand | Genanvendelig | Temperaturområde | Koste |
|---|---|---|---|---|
| Nylon indsatsmøtrik | Fremragende | Begrænset | –50 til +100°C | Lav-Moderat |
| Helmetal deformeret møtrik | Fremragende | 1-3 gange | –200 til +600°C | Moderat |
| Kemisk gevindlås (f.eks. Loctite) | God | Nej (anvend igen) | –50 til +150°C | Lav (pr. brug) |
| Slotsmøtrik + split | God | Ja | Ubegrænset | Lav |
| Fjederskive | Dårlig | Ja | Ubegrænset | Meget lav |
Vælg dem, når:
Din samling oplever moderat til kraftig vibration.
Til 80 % af de generelle industri- og bilapplikationer tilbyder en forzinket carbonstål nylonindsats låsemøtrik i henhold til DIN 985 den bedste balance mellem ydeevne, omkostninger og tilgængelighed.
Tjek altid:
Trådstørrelse og stigning (metrisk vs. tomme)
Ejendomsklasse (f.eks. 8, 10 eller rustfrit)
Temperaturprofil for dit driftsmiljø
Uanset om du har brug for tynd (DIN 985) eller fuld højde (DIN 982) version til din spændelængde
Brug dem korrekt, og de vil give dig problemfri, vedligeholdelsesreducerede forbindelser i årevis.
